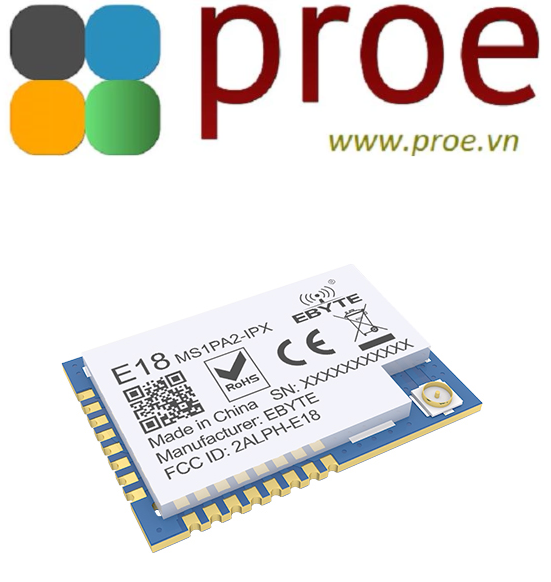

E18-MS1PA2-IPX ZigBee CC2530 PA Module
- Mã sản phẩm: E18-MS1PA2-IPX
- Nhà sản xuất: EBYTE
- Website hỗ trợ: https://www.proe.vn
220.000₫
E18-MS1PA2-IPX
[IC]：CC2530
[Frequency]：2.4~2.48GHz
[Power]：20dBm
[Distance]：1.2km
[Size]：16*22.5mm
[Weight]：1.5±0.1g
[Introduction]：E18-MS1PA2-IPX is small-sized 2.4GHz ZigBee wireless module, which is designed and produced by Chengdu Ebyte. SMD type, IPEX interface, with a transmission power of 100mW and the pin pitch is 1.27mm. It is applicable for various applications (especially smart home).
| RF Parameters | Value | Remark |
| Operating frequency | 2400~2480 MHz | ISM band |
| Transmitting power | 19.6~20.5 dBm | - |
| Receiving sensitivity | -99~-97 dBm | Air data rate is 250 kbps |
| Protocol | ZigBee | - |
| Reference distance | 1200m | Test condition: clear and open area, antennna gain: 5dBi,antenna height: 2.5m, aur data rate: 250kbps |
| Hardware Parameter | Value | Remark |
| IC | CC2530F256RHAT/QFN40 | Built-in PA+LNA |
| FLASH | 256 KB | - |
| RAM | 8 KB | - |
| Core | 8051 | - |
| Size | 16.0 * 22.5 mm | - |
| Interface | 1.27mm | - |
| Package | SMD | - |
| Communication interface | I/O | All IO ports lead out |
| Electronic parameter | Min. | Typ. | Max. | Unit | Condition |
| Operating voltage | 2.0 | 3.3 | 3.6 | V | ≥3.3 V ensures output power |
| Communication level | - | 3.3 | - | V | For 5V TTL, it may be at risk of burning down |
| TX current | - | 100 | - | mA | Instant power consumption |
| RX current | - | 35 | - | mA | |
| Sleep current | - | 2 | - | μA | Shut down by software |
| Operating temperature | -40 | - | +85 | ℃ | Industrial grade |
