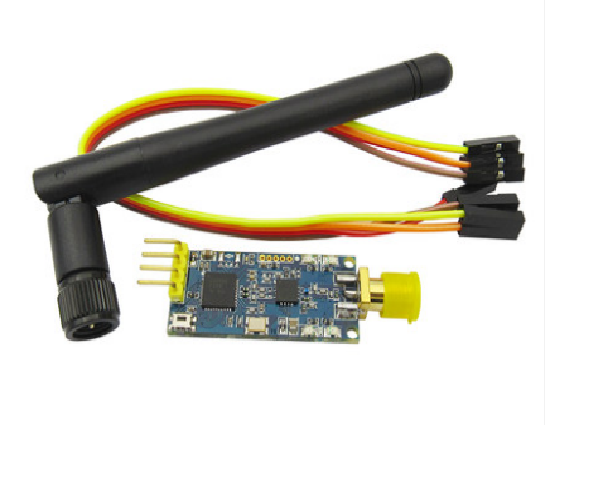

UART CC2530 ZigBee Module DL-22 +PA ANTEN

Datasheet & Documents

Thông số kỹ thuật:

• Mạch thu phát RF Zigbee UART CC2530+PA V2.
• IC chính RF Zigbee SoC CC2530 từ TI, khuếch đại công suất PA CC2591.
• Điện áp sử dụng: 2.8 - 3.5VDC.
• Dòng tiêu thụ: < 30mA.
• Chuẩn truyền sóng Zigbee 2.4Ghz.
• Tốc độ truyền sóng tối đa 3300bps.
• Công suất truyền: 20 dbm.
• Khoảng cách truyền lý tưởng: 1000m.
• Giao thức kết nối UART TTL 3.3V, Baudrate tối đa 115200.
• Kích thước: 16x34mm.

Cách cấu hình Zigbee: Gồm 4 bước:

Bước 1: Chọn baudrate giao tiếp.

Bước 2: Chọn kênh (hai hoặc nhiều module giao tiếp với nhau phải cùng kênh).

Bước 3: Chọn chế độ truyền dẫn.

Bước 4: Xác nhân lưu và hoàn tất.

Hướng dẫn chi tiết:

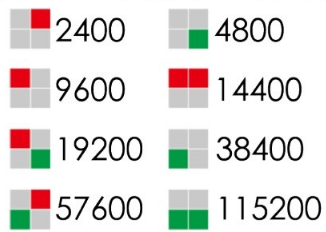

Bước 1: Chưa cấp nguồn, nhấn giữ phím key, sau đó cấp nguồn. Bốn led trên Zigbee chớp nháy tuần tự báo hiệu đã vào chế độ cấu hình. Thả nút nhấn ra ta vào chế độ cấu hình baudrate cho kết nối UART (lưu ý phải cùng baudrate với code lập trình cho vi điều khiển). Bấm phím key tuần tự để chọn baudrate phù hợp theo bảng:

Bước 2: Sau khi hoàn tất bước 1, nhấn giữ phím key để chuyển sang bước 2. Bốn led sẽ nhấp nháy báo hiệu chuyển sang chế độ cấu hình thứ 2, cài đặt Kênh (Channel). Có 16 kênh có thể lựa chọn dựa theo trạng thái led sáng báo hiệu. Lưu ý muốn các modules giao tiếp được với nhau thì phải chọn cùng kênh (không cần cùng baudrate).

Bước 3: Sau khi chọn kênh xong, tiếp tục nhấn giữ phím Key để chuyển sang chế độ cấu hình kiểu truyền nhận, có 2 kiểu truyền đó là Point to Point hoặc Broadcast.

• Point to Point: Chỉ 2 module kết nối được với nhau trong 1 kênh. Trong kênh này, 1 module sẽ được cấu hình point to point A, module còn lại là point to point B.

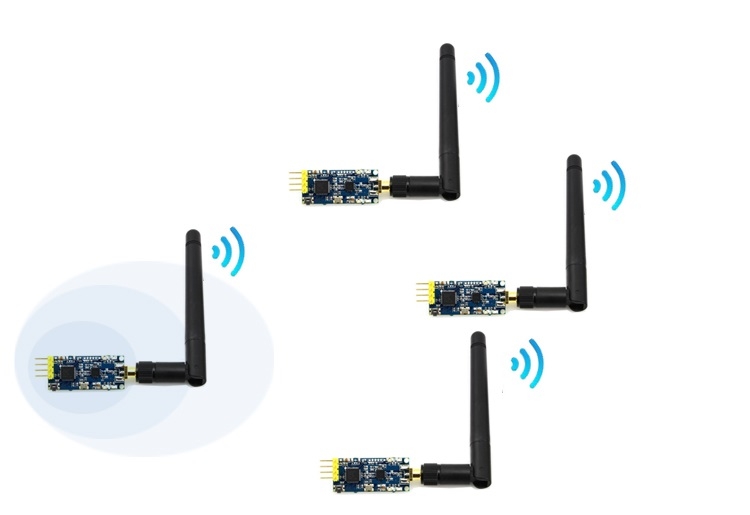

• Broadcast: Có thể kết nối được nhiều modules trong cùng 1 kênh, tất cả các module này đều phải được cấu hình là broadcast và chung 1 kênh. Khi 1 module truyền, các module còn lại sẽ nhận và chức năng của các modules là như nhau.

Bước 4: Tiếp tục nhấn giữ phím Key để lưu lại và hoàn thành cấu hình, bốn led nhấp nháy báo hiệu đã xong. Lưu ý, 4 bước này phải thực hiện theo thứ tự và phải được lưu lại thì Zigbee mới mặc định là đã cấu hình xong và hoạt động được. Nếu không lưu hoặc chưa làm đủ các bước, việc cài đặt sẽ không có hiệu lực. Để cài đặt lại phải quay lại bước 1.
