Kit FPGA Cyclone IV EP4CE6E22C8N

-Tổng quan:
FPGA CycloneIV thế hệ IV EP4CE6E22C8N của hãng Altera, được sử dụng rất phổ biến trong các phòng thí nghiệm hệ thống nhúng, thiết kế IC
-Thông số:
Nguồn : 5VDC (cổng USB hoặc Jack DC)
Chip chính : ALTERA FPGA CycloneIV thế hệ IV EP4CE6E22C8N.
Chip cấu hình là EPCS4N hỗ trợ JTAG / AS mode (self upgraded).
Hỗ trợ SOPC, NIOSII development ( khi dùng NIOS cần thêm module SRAM ).
Thạch anh 50MHz độ chính xác cao cấp xung cho toàn hệ thống.
Tích hợp IC ổn áp:
+1117 - 3.3V cấp nguồn cho ngõ ra
+1117 -1.2V cấp nguồn riêng cho chip chính EP4CE6E22C8N
+2.5V cấp nguồn cho bộ nhân tần ( PLL)
+1 Nút reset , cũng có thể lập trình nút này như nút nhấn ( input key)
+1 Công tắc nguồn dạng nhấn giữ
+1 LED báo nguồn
+2 hàng rào đôi là các chân IO của chip được đánh dấu và đặt tên rõ ràng
+Đế nạp JTAG và AS

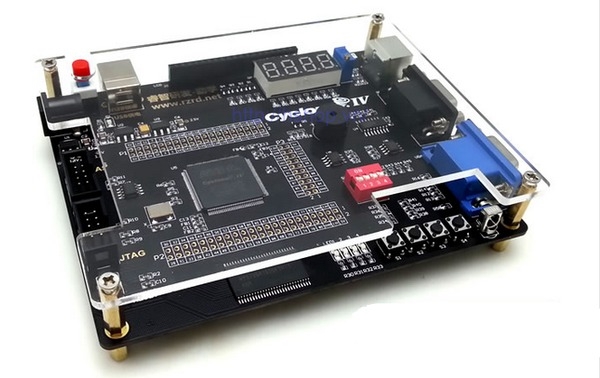

-Hình ảnh
